PFA 里衬逆止阀
商品规格特性
尺寸范围: 1/2"~4"
压力等级: ANSI CLASS 150 / JIS 10K
最大工作压力:
流量: 250psi (17.6kgf / cm2)
逆止 : 150psi(10kgf / cm2)
阀体肉厚设计 : ASME B16.42
面间距 : ISO 5752 (LONG)
工作温度: -29°C~+100°C
无組装方向限制
适用低压‚且无回弹压力
材质表
| SIZE | ØA | L | D | D | |
| in | DN | | | JIS 10K | ANSI |
| 1/2" | 15 | 15 | 130 | 95 | 89 |
| 3/4" | 20 | 20 | 150 | 100 | 98 |
| 1" | 25 | 25 | 160 | 125 | 108 |
| 1-1/2" | 40 | 38.5 | 200 | 140 | 127 |
| 2" | 50 | 51 | 230 | 155 | 152 |
| 2-1/2" | 65 | 65 | 290 | 175 | 178 |
| 3" | 80 | 76 | 310 | 185 | 191 |
| 4" | 100 | 102 | 350 | 210 | 229 |
单位：mm

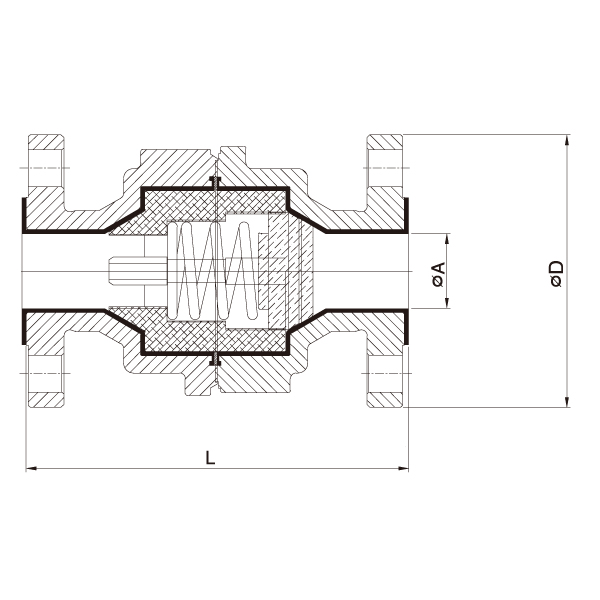

结构图
