金属泵系列-铝/铝合金/铸铁材质
特性说明
1.设计合理
Ø 工作温度可达120℃ Ø 压力可达14bar Ø 免润滑 Ø 极低的耗气量
2.安装灵活
Ø BSP标准 Ø 配置PN10, PN16, ANSI, NPT, JIS, RJT法兰 Ø 可旋转180°连接
3.泵体坚固
Ø 泵吸过程稳定 Ø 适用于粘性介质 Ø 阀座采用AISI 316材料 Ø 阀座与泵体结合
4.最好的膜片
Ø 膜片表面光滑，避免泄漏 Ø 无金属部分接触液体 Ø 多种膜片材料可匹配不同应用
| 金属泵（常规）技术参数说明 | ||||||
| | DM 15/25 | DM 20/75 | DM 25/125 | DM 40/315 | DM 50/565 | DM 80/850 |
| 最大流量(L/min) | 25 | 75 | 125 | 315 | 565 | 850 |
| 最大压力(bar) | 8 | |||||
| 自吸高度（mWC） -干吸 | 2 | 3 | 4 | 4 | 5 | 5 |
| | ||||||
| 自吸高度（mWC） -湿吸 | 9 | |||||
| 最大固体颗粒 直径(mm) | 3 | 4 | 7 | 10 | 12 | 15 |
| 限温-NBR、EPDM(℃) | 80 | |||||
| 限温-PTFE材质(℃) | 120 | 110 | ||||
| 重量-铝材质(KG) | 1.9 | 4.9 | 8 | 18 | 33 | 118 |
| 泵壳材质 | Aluminium,Aluminium Coated with PTFE,Cast lron | Aluminium | ||||
| 膜片材质 | NBR、EPDM、TFM/PTFE | |||||
| 球阀材质 | NBR、EPDM、PTFE、aisi 316、PU | |||||
| O型圈材质 | NBR、EPDM、FEP/FPM | |||||

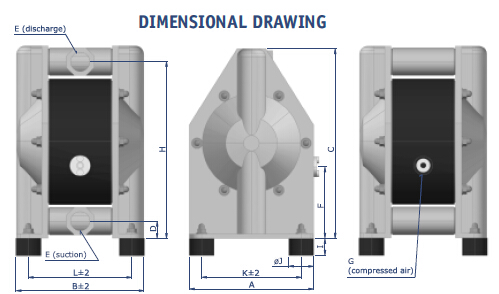

| 金属泵（常规）外形尺寸说明 | ||||||||||||
| 尺寸 | A | B | C | D | E | F | G | H | I | φJ | K | L |
| DM 15/25 | 104 | 122 | 166 | 17 | G 1/2" | 85 | R 1/8" | 153 | 10 | 15 | 84 | 98 |
| DM 20/75 | 150 | 171 | 230 | 21 | G 3/4" | 84 | R 1/4" | 212 | 18 | 30 | 116 | 133 |
| DM 25/125 | 200 | 202 | 305 | 27 | G 1" | 115 | R 1/4" | 280 | 28 | 40 | 160 | 164 |
| DM 40/315 | 273 | 267 | 417 | 34 | G 11/2 | 110 | R 1/2" | 382 | 28 | 40 | 220 | 213 |
| DM 50/565 | 352 | 345 | 546 | 48 | G 2" | 165 | R 1/2" | 501 | 30 | 60 | 282 | 281 |
| DM 80/850 | 485 | 530 | 833 | 72 | G 3" | 364 | R 3/4" | 760 | 40 | 75 | 410 | 449 |
