PFA 里衬两片式球塞阀
商品规格特性
尺寸范围: 1/2"~4"
压力等級: PN16
工作温度 : -29°C~+160°C
阀体设计: ASME B16.42
最大工作压力: 16bar (232psi)
法兰规范: 根據 EN1092-1
法兰面间距 : EN558-1
材质表
| 名称 | Material (ASTM) |
| 阀体 | EN-10213-4/1.4308+PFA LINER |
| 阀盖 | EN-10213-4/1.4308+PFA LINER |
| 阀球 | EN-10213-4/1.4308+PFA LINER |
| 球垫 | TFM1600 |
| 中轴 | 304 SS+PFA LINER |
| 把手 | CF8 |
尺寸表
| SIZE | L | Ød | H | K |
| DN15 | 130 | 15 | 81 | 145 |
| DN20 | 150 | 20 | 83 | 145 |
| DN25 | 160 | 25 | 98 | 165 |
| DN40 | 200 | 40 | 124 | 225 |
| DN50 | 230 | 50 | 132 | 225 |
| DN65 | 290 | 65 | 164 | 350 |
| DN80 | 310 | 80 | 173 | 365 |
| DN100 | 350 | 100 | 229 | 400 |
单位：mm

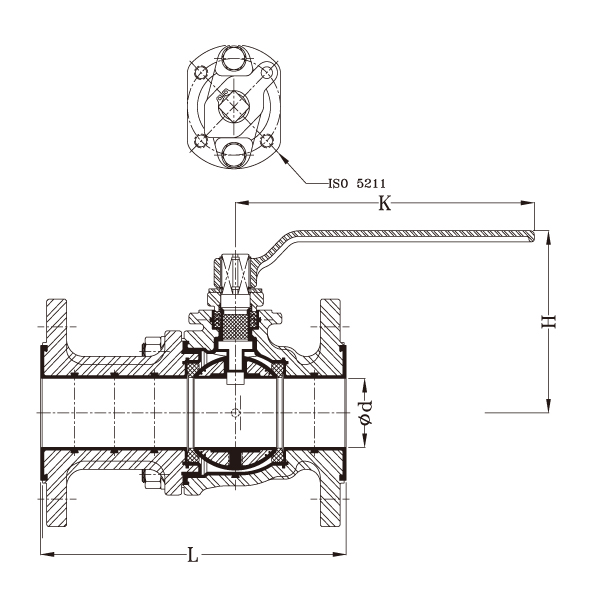

结构图：
