三片式牙口球阀
材质表
| 名称 | 材质 |
| 本体 | ASTM A351 CF8M |
| 阀盖 | ASTM A351 CF8M |
| 阀球 | ASTM A276 316 |
| 中轴 | ASTM A351 CF8M |
| 球垫 | S.S. 304 |
| 把手 | PTFE |
尺寸表
单位:公厘
| 尺寸 | | | | |
| in | mm | A | ΦD | L |
| 1/2" | 15A | 120 | 15 | 65.4 |
| 3/4" | 20A | 120 | 20 | 79 |
| 1" | 25A | 148 | 25 | 86 |
| 1-1/4" | 32A | 148 | 32 | 105 |
| 1-1/2" | 40A | 164 | 38 | 119.5 |
| 2" | 50A | 164 | 50 | 133.4 |
| 2-1/2" | 65A | 248 | 65 | 162.8 |
| 3" | 80A | 248 | 80 | 183 |
| 4" | 100A | | 100 | 227.2 |

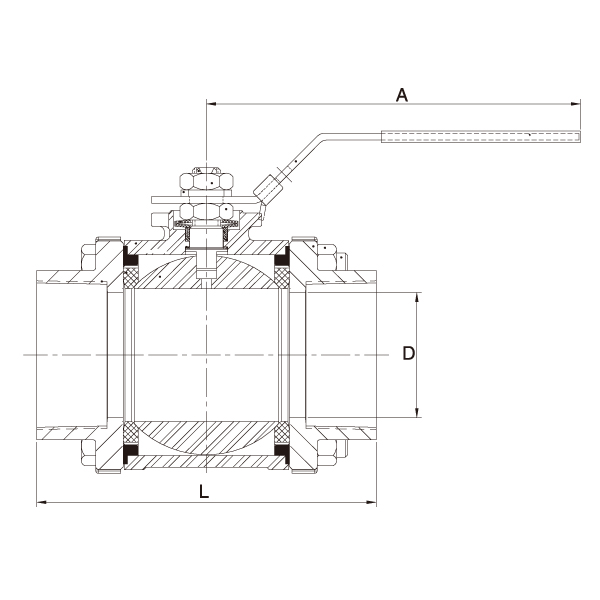

结构图
