卫生泵系列-抛光316L不锈钢
特性说明
1.快速拆卸/安装
无需任何工具，可快速拆卸/安装
2.表面光滑
隔膜表面完全光滑，这种结构可避免细菌滋生，隔膜采用食品级材料制成（纯TFM/PTFE材料）
3.优越的光洁度
卫生泵内部和外部均采用电解法抛光，以此获得高超的光洁度和卫生标准，并可根据用户对光洁度的要求特殊定制
4.无污染空气阀
采用无润滑密封方式，能够完全保持产品和环境不受油液污染
5.多样化的连接方式
满足DIN 11851的标准连接，同时也可满足卫生领域内的任何连接方式，如TriClamp, SMS, RJT, JIS, ANSI等
6.CIP和SIP系统设计
现场清理（CIP）和现场消毒（SIP）系统的设计主要用于实现自动清理和消毒过程，而无需经过繁琐的拆卸和组装

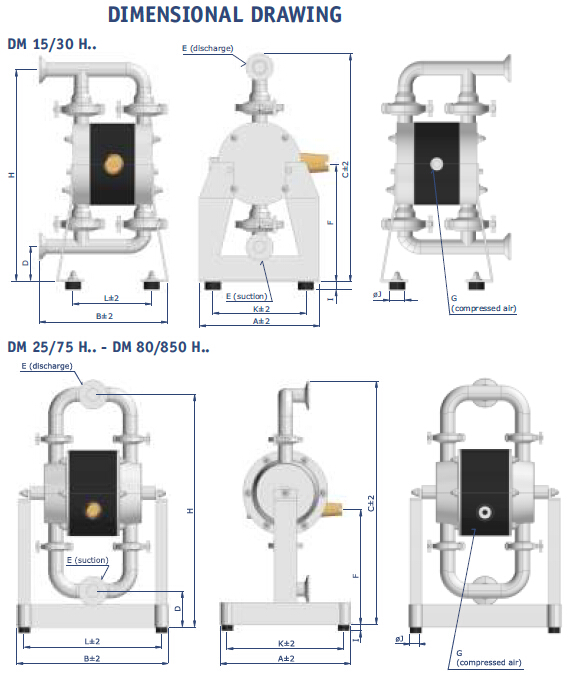

| 卫生泵(抛光 AISI 316L)外形尺寸说明 | ||||||||||||||
| 尺寸 | A | B | C | D | E | F | G | H | I | ΦJ | K | L | ||
| TC | DN | SMS | ||||||||||||
| DM 15/30 | 150 | 165 | 299 | 46 | 1/2" | 15 | - | 162 | R1/2" | 282 | 18 | 30 | 116 | 103 |
| DM 25/75 | 230 | 264 | 419 | 75 | 1" | 25 | 25 | 204 | R1/4" | 394 | 18 | 30 | 206 | 238 |
| DM 40/125 | 256 | 287 | 465 | 67 | 1 1/4" | 40 | 38 | 221 | R1/4" | 440 | 18 | 30 | 226 | 257 |
| DM 50/315 | 350 | 387 | 679 | 102 | 2" | 50 | 51 | 247 | R1/2" | 640 | 18 | 30 | 325 | 357 |
| DM 65/565 | 350 | 459 | 888 | 126 | 2 1/2" | 65 | 64 | 357 | R1/2" | 842 | 18 | 30 | 326 | 435 |
| DM 80/850 | 590 | 600 | 1310 | 129 | 3" | 80 | 90 | 688 | R3/4" | 1457 | 30 | 60 | 565 | 575 |
| 卫生泵（抛光 AISI 316L）技术参数说明 | ||||||
| | DM 15/30 | DM 25-75 | DM 40-125 | DM 50-315 | DM 65/565 | DM 80/850 |
| 最大流量（L/min） | 30 | 75 | 125 | 315 | 565 | 850 |
| 最大压力（bar） | 8 | |||||
| 端口大小 | DN 15 | DN 25 | DN 40 | DN 50 | DN 65 | DN 80 |
| 可选端口 | TriClamp, SMS, RJT, JIS, ANSI | |||||
| 自吸高度（mWC）-干吸 | 1.5 | 3 | 4 | 4 | 5 | 5 |
| 自吸高度（mWC）-湿吸 | 9 | |||||
| 最大固体颗粒直径（mm） | 4 | 5 | 8 | 11 | 14 | 15 |
| 限温-NBR、EPDM（℃） | 80 | |||||
| 限温-PTFE材质（℃） | 120 | |||||
| 重量-AISI 316(KG) | 5 | 8 | 11 | 26 | 34 | 85 |
| 泵壳材料 | AISI 316L | |||||
| 中心壳材料 | PE, PE conductive | |||||
| 膜片材料 | NBR、EPDM、TFM/PTFE | |||||
| 球阀材料 | NBR、EPDM、PTFE、AISI 316 | NBR、EPDM、TFM/PTFE | ||||
| 垫圈材料 | NBR、EPDM、PTFE、Silicore | |||||
