PFA里衬两片式球塞阀-美规
商品规格特性
尺寸范围 1/2"~4" *压力等级 ANSI CLASS 150
工作温度 -29°C~+160°C
阀体设计 ASME B.16.34
最大工作压力 275 psi
法兰规范 ASME B16.5 Class 150 RF
面间距 PB11根据ASME 16.10
材质表
| 阀体 | A351-CF8+PFA LINER 里衬 |
| 阀盖 | A351-CF8+PFA LINER 里衬 |
| 阀球 | A351-CF8+PFA LINER 包覆 |
| 球垫 | TFM1600 |
| 中轴 | 304SS +PFA LINER |
| 把手 | CF8 |
尺寸表
| SIZE | φd | H | E | L |
| 1/2" | 15 | 81 | 145 | 130 |
| 3/4" | 20 | 83 | 145 | 150 |
| 1" | 25 | 98 | 165 | 152 |
| 1 1/2" | 40 | 124 | 225 | 178 |
| 2" | 50 | 132 | 225 | 203 |
| 2 1/2" | 65 | 164 | 350 | 222 |
| 3" | 80 | 173 | 365 | 241 |
| 4" | 100 | 229 | 400 | 292 |

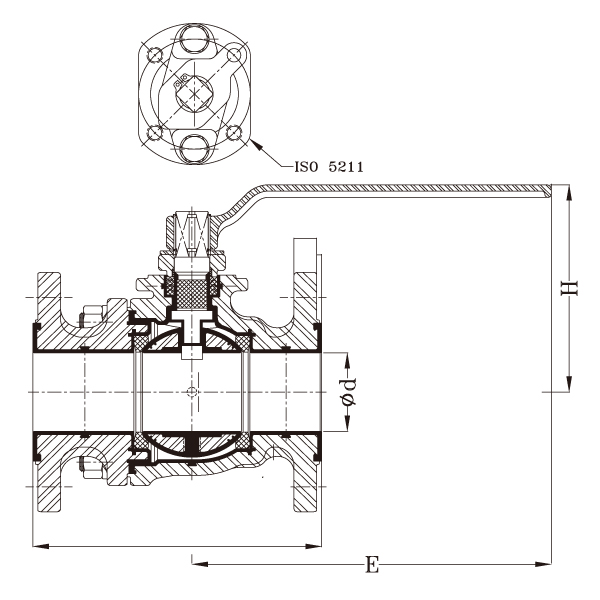

结构图
