DMCX系列隔膜泵
特性说明
*中低流量气动隔膜泵
*先进的加工手段
*四种尺寸，流量范围从10到130l/min
*空气控制系统，无需润滑
*膜片由EPDM、NBR、PTFE/EPDM材料制成
*导电PE材料外壳，有ATEX可选
DMCX系列隔膜泵编码方式
| DMCX 20 RTP DMCX-戴尔蒙克CX系列 20-尺寸，标准链接（NPT） | DMCX 20 RTP R-外壳材质 | DMCX 20 RTP T-膜片材质 | DMCX 20 RTP P-材料及阀类型 |
| 10-3/8" 20-1/2" 50-3/4" 130-11/4" | R-导电PE | E-EPDM N-NBR T-TFM/PTFE | E-球阀,EPDM F-气缸阀,PTFE N-球阀,NBR P-气缸阀,PE S-球阀,AISI 316 T-球阀，PTFE |
| DMCX系列技术参数说明 | ||||
| | DMCX 10 | DMCX 20 | DMCX 50 | DMCX 130 |
| 最大流量（L/min） | 10 | 20 | 50 | 130 |
| 最大压力（bar） | 7 | |||
| 自吸高度（nWC）-干吸 | | |||
| -气缸阀 | 0.7 | 2 | 3.5 | 4.5 |
| -EPDM球阀 | - | 0.5 | 2 | 2.5 |
| -NBR球阀 | - | 0.5 | 2 | 2.5 |
| -PTFE球阀 | 0.5 | 0.5 | 2 | 2.5 |
| -SS球阀 | 0.3 | 1 | 2 | 2.5 |
| 自吸高度（nWC）-湿吸 | 8 | 8 | 9 | 9 |
| 最大固体颗粒直径（mm） | 1.4 | 2.4 | 7 | 16 |
| 限温（℃） | | | | |
| 重量（KG） | 1.3 | 2.2 | 3.2 | 4.2 |
| 泵壳材质 | 导电PE | |||
| 膜片选择 | TFM/PTFE、NBR、EPDM | |||
| 球阀材质 | NBR、EPDM、PTFE、AISI 316 | |||
| 气缸阀材质 | PE、PTFE | |||
| O型圈材质 | NBR、EPDM、FEP/FPM | |||

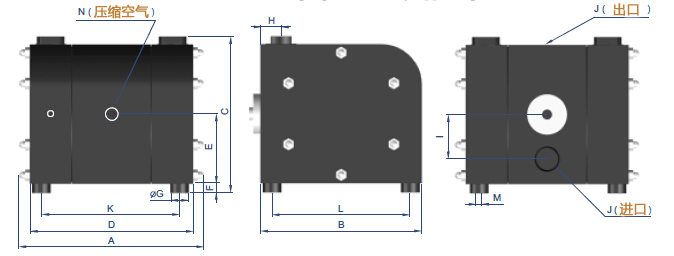

| DMCX系列泵外形尺寸说明 | ||||||||||||||
| 尺寸 | A | B | C | D | E | F | φG | H | I | J | K | L | M | N |
| DMCX 10 | 137 | 86 | 96 | 113 | 41 | 8 | 15 | 15 | 27 | NPT 3/8" | 93 | 66 | M4 | R 1/4" |
| DMCX 20 | 155 | 124 | 123 | 131 | 53 | 10 | 20 | 19 | 34 | NPT 1/2" | 105 | 115 | M6 | R 1/4" |
| DMCX 50 | 205 | 175 | 168 | 175 | 75 | 10 | 20 | 22 | 48 | NPT 3/4" | 150 | 165 | M6 | R 1/4" |
| DMCX 130 | 269 | 240 | 225 | 225 | 100 | 10 | 20 | 33 | 63 | NPT 1 1/4" | 205 | 215 | M6 | R 1/4" |

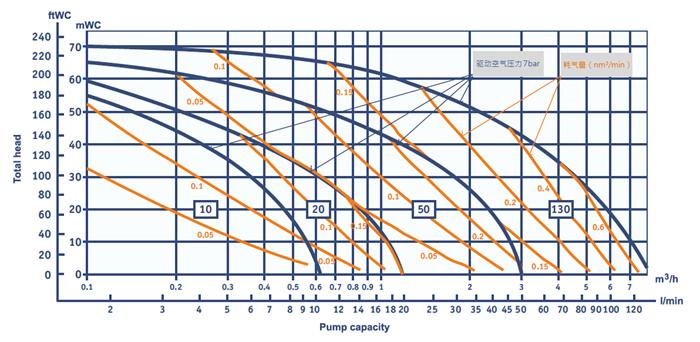

DMCX系列隔膜泵性能曲线
