PFA 里衬隔膜阀
订购热线：0512-65853646
产品详情
商品规格特性
尺寸范围: 1/2"~4"
压力等级:
PD-11/PD11D : ANSI CLASS 150
PD-51/PD-51D : JIS 10K
工作温度: -29°~+160°C
阀体设计: ASME B16.34
最大工作压力: refer to operating temperature & pressure
法兰规范:
PD-11/PD11D : 根据 ASME B16.5 Class 150 RF
PD-51/PD-51D : 根据JIS 10K RF
面间距:
PD-11/PD11D : 根据MSS SP-88
PD-51/PD-51D: 根据ISO 5752 ; BS5156
材质表
| 名称 | 材质 |
| 本体 | A351 CF8+PFA LINER |
| A395 D.I.+PFA LINER | |
| 上盖 | A351 CF8 |
| 手轮 | A351 CF8 |
| 中轴 | SS304 |
| 隔膜片 | PTFE |
尺寸表
| SIZE | ØA | H | H | I | J | |
| in | mm | | PD11 | PD51 | | |
| 1/2" | 15 | 15 | 108 | 114 | 100 | 100 |
| 3/4" | 20 | 20 | 146 | 123 | 100 | 100 |
| 1" | 25 | 25 | 146 | 133 | 140 | 100 |
| 1-1/2" | 40 | 40 | 175 | 165 | 140 | 140 |
| 2" | 50 | 50 | 200 | 196 | 150 | 140 |
| 2-1/2" | 65 | 65 | 226 | 222 | 226 | 140 |
| 3" | 80 | 80 | 260 | 260 | 240 | 190 |
| 4" | 100 | 100 | 327 | 313 | 320 | 230 |

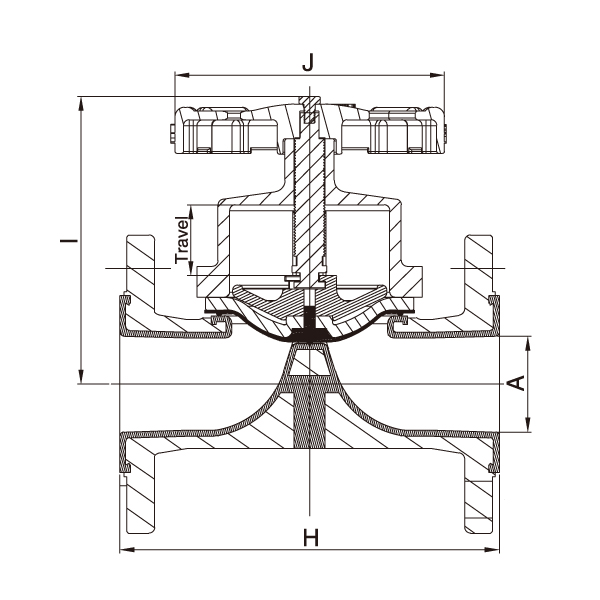

结构图
