PFA 里衬柱塞阀
订购热线：0512-65853646
产品详情
商品规格特性
尺寸范围: 1/2"~3"
压力等级: ANSI CLASS 150
阀体肉厚设计: ASME B16.42
面间距 : ISO5752 / ASME B16.10
工作温度: -29°~+160°C
最大工作压力: 250psi
测试标准: B16.42 阀体测试及美国阀门标准(MSS) SP-61球垫测试
材质表
| 名称 | SPECIFICATION |
| 阀体 | A395-D.I.+PFA LINER |
| 柱塞 | A395-D.I.+PFA LINER |
| 把手 | ASTM A53 SCH80 PIPE |
| 隔膜 | PTFE |
尺寸表
| SIZE | C | G | H | L |
| 1/2" | 89 | 200 | 90 | 108 |
| 3/4" | 98 | 200 | 90 | 117 |
| 1" | 108 | 200 | 105 | 127 |
| 1-1/2" | 127 | 290 | 130 | 165 |
| 2" | 152 | 430 | 136 | 178 |
| 3" | 190.5 | 580 | 215 | 203 |

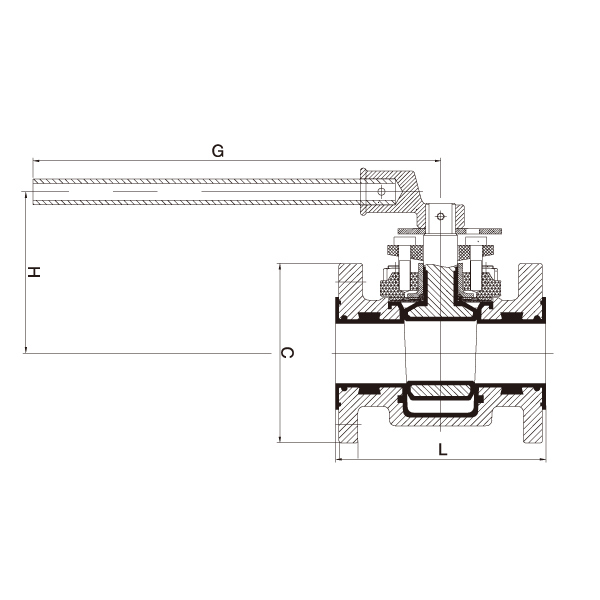

结构图
