PFA 里衬同径三通管接头

商品规格特性

设计规范

PFA里衬直管与PFA里衬接头管件
PFA里衬直管與与PFA里衬接头管件由无缝钢管焊接或铸造而成，依据ASTM F1545标准，口径为1/2”~4”，厚度依据Schedule 40。

标准使用材料(未指定)如下，

材质表

名称		碳钢	不锈钢
管件	无缝管	ASTM, A234 grade WPB	ASTM A403
管件	铸钢	ASTM, A234 grade WCB	ASTM A351
直管	无缝管	ASTM A578 / ASTM A53 grade B	ASTM A312

尺寸规范

管件	ASME B16.5 CLASS 150
直管	ASME B36.10

★PFA里衬法兰
标准使用材质(未指定)如下，

⊕材质
锻钢ASTM A105 (如管件为铸钢，法兰亦为一体铸钢)
不锈钢 ASTM A182
⊕尺寸规范
ASME B16.5 Class 150

★排气孔
每一支直管及管件，都至少有一个直径约2mm的排气孔；以释放PFA内衬与铁件之间的气体；若直管达

500mm以上，为两个排气孔。渐缩法兰则无排气孔。

★涂装
A. 标准品为:
底漆
面漆，厚度约110μm
B. 另涂装层及厚度可依客户要求

★焊接
依据ASME Bioler及Pressure Vessel Code 之第九款规定

PFA里衬厚度

尺寸	PFA里衬厚度
直管	1/2" ~ 2"	2mm ~ 2.5mm
直管	2 1/2" ~ 6"	3mm ~ 4mm
管件	1/2" ~ 2"	3mm
管件	2 1/2" ~ 6"	4mm

无油无水之清洗程序 (客户选配)

AK3 去脂(加温)
酸性中和
RO水洗净
干燥氮气
封口包装

标检测标准

每一PFA里衬直管与PFA里衬管件，必須通过以下检测方可出厂；亦可依客户要求做测试。

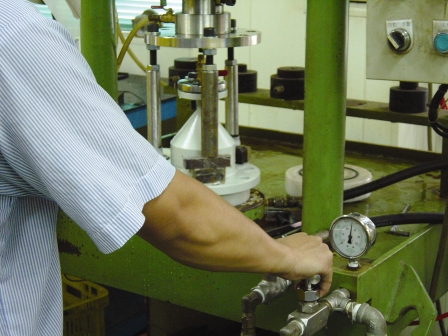

耐压测试: 最高使用压力X 1.5倍
气密测试: 最高使用压力X 1.1倍

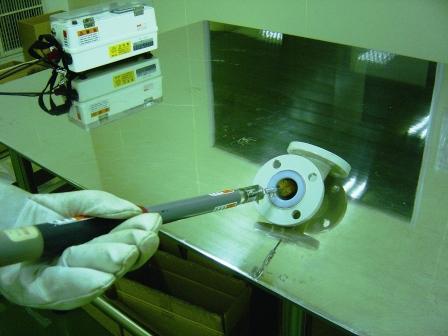

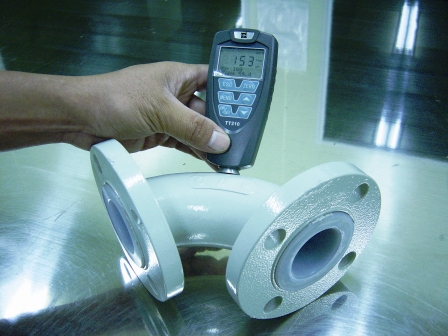

涂装: 依据客户要求规范使用膜厚计抽验测量
外观
Lining前，工件表面不得有气泡、针孔及其他暇疵；如有不影响功能之暇疵，则修补后涂装再出货。
涂装后，不得有起泡、脱漆等情況。

火花测试

包装前排气孔贴封
包装
一般PFA内衬管及PFA內衬管件，两端以塑胶盲板封固定，以避免PFA内衬损伤。
无油无水PFA內衬管及PFA内衬管件，两端以不沾胶之无尘胶带封贴(或以塑胶袋套封法兰)，再以塑料防尘盖保护，以防止PFA、内衬损伤及污染。储存及交货前，按案号/工号等配管內容，编辑及标签，集中装箱交运及储存。出货时需使用木材箱装箱，箱內使用大型塑胶套整个包住，以防水及湿气渗漏。

耐压测试

涂装测试

包装储存

材质表

名称	碳钢	不锈钢
法兰	ATSM A105 or A216 WCB	ASTM A182 or A351
管件规范	ASTM A234 grade WPB or A216 WCB	ASTM A403 or A351
管厚规格	根据SCH 40
标准	三边固定法兰
里衬	PFA

尺寸表

单位:公厘
NPS	L	ANSI B16.5 Class 150
INCH	L	ØA	ØK	ØD	nxØh	T	PFA
1/2"	70	32	60.3	89	4x16	14.2	3
3/4"	80	40	69.8	98.6	4x16	14.2	3
1"	89	48	79.2	108	4x16	14.2	3
1-1/2"	102	69	98.4	127	4x16	17.3	3
2"	114	87.9	120.6	152.4	4x19	18.8	3
2-1/2"	127	100.6	139.7	177.8	4x19	21.7	4.1
3"	140	127	152.4	190.5	4x19	23.2	4.1
4"	165	153.2	190.5	228.6	8x19	28	4.1
6"	203	212.7	241	279	8x22	29.4	4.1

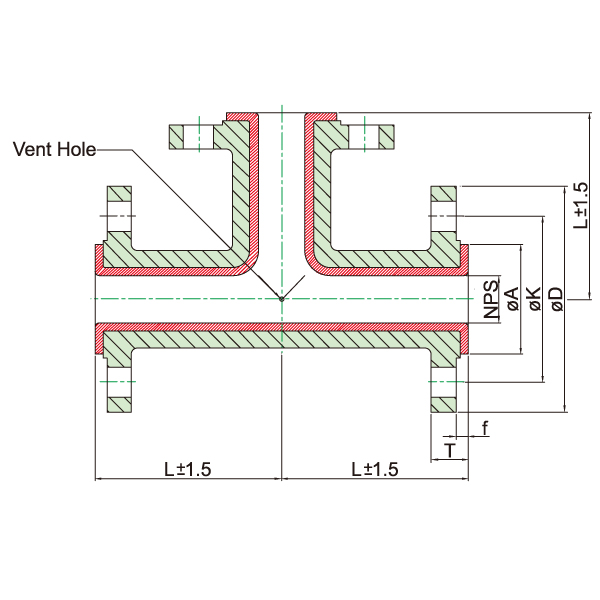

结构图
