PFA 可挠性软管/PFA蛇管/PFA 浪管
订购热线：0512-65853646
产品详情
商品规格特性
PFA挠性管 / PFA蛇管 1/2'' ~ 2''
CT 型:活动法兰
MCT型: 固定式法兰,PFA管外层包覆1 mm SS304白铁网
法兰规格 : ANSI CLASS 150 或 JIS 10K
材质表
不锈钢白铁网厚度: 1mm
材质: 304
尺寸表
| 法兰: ANSI Class 150 单位:公厘 | ||||||
| Nominal | 15 | 20 | 25 | 32 | 40 | 50 |
| Sie | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| D1 | 89.9 | 98.4 | 108 | 117.9 | 127 | 152 |
| D2 | 34.9 | 42.9 | 50.8 | 63.5 | 79 | 92 |
| D3 | 9.52 | 15.87 | 22.2 | 27.94 | 33.73 | 45.64 |
| T | 1.59 | 1.59 | 1.59 | 1.905 | 2.19 | 2.58 |
| 法兰: JIS 10K 单位:公厘 | ||||||
| Norminal | 15 | 20 | 25 | 32 | 40 | 50 |
| Size | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| D1 | 95 | 100 | 125 | 135 | 140 | 155 |
| D2 | 52 | 58 | 70 | 80 | 85 | 96 |
| D3 | 9.52 | 15.87 | 22.2 | 27.94 | 33.73 | 45.64 |
| T | 1.5 | 1.5 | 1.5 | 1.9 | 2.19 | 2.58 |

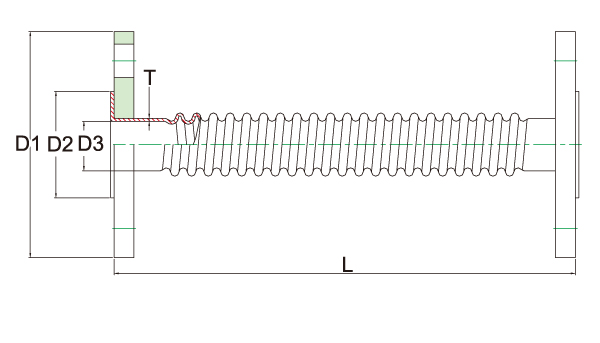

结构图
